客户合作

该客户专业从事自动化零部件研发、生产和销售，提供FA工厂自动化零部件一站式供应。深耕自动化设备行业，基于应用场景对自动化设备零部件进行标准化设计和分类选型，通过标准设定、产品开发、供应链管理、平台化运营，以信息和数字化为驱动，致力于为自动化设备行业提供高品质、低成本、短交期的自动化零部件产品。

客户以“推动智能制造赋能中国制造”为企业愿景，致力于打造行业领先的FA工厂自动化零部件一站式供应商。

01——关于胜斐迩集团



SSI SCHAEFER（胜斐迩集团）由Fritz Schaefer先生于1937年创建，总部位于德国。几十年来，SSI SCHAEFER一直是世界大型工业仓储物流设备制造商和国际大型物流工程承揽商之一。

胜斐迩在行业内具有卓越的领导地位，被誉为“解决物流仓储问题的专家”。集团的全球三十多家分公司遍布欧、美、亚等地，竭诚为全球客户提供全方位的仓储系统制造服务。

02——胜斐迩定制化解决方案



该项目为四向料箱穿梭车货架高度为22m、巷道数量21条、层数41层、抗震设防烈度为6度，地震动基本加速度为0.05g, 盒子尺寸：600mmD*400mmL(进叉方向)*280mmH盒子货位163590、最大载重30kg。

胜斐迩的设计符合以下机构

所推荐的各项国际实务守则

●EN 15512-2009
钢制静态存储系统 - 可调式托盘货架系统 - 结构设计原则

●EN 15620-2008
钢制静态存储系统 - 可调式托盘货架 - 公差，变形和间隙

●EN 15635-2008
存储设备的应用和维护

●FEM 10.2.02
欧洲物料搬运与仓储设备联盟，静态钢托盘货架的设计标准

●FEM 10.2.06
欧洲物料搬运与仓储设备联盟，静态钢制棚架的设计标准

●FEM 10.3.01
欧洲物料搬运与仓储设备联盟，可调节托盘货架的公差、变形与间隙

●FEM 9.831
存取设备的计算原则 - ASRS高架仓库的公差、变形和间隙

●FEM 9-832
有轨巷道轻型立体库自动化设计规范(此规范只适用于miniload或shuttle货架)

●GB50011-2010
建筑抗震设计规范（2016版）

●GB50017-2017
钢结构设计标准

03——结构分析报告展示







04——产品细节结构展示





为了提高存储空间，胜斐迩为此项目的立柱采用选择性冲孔技术，仅在需要连接的地方冲孔，也有效增大了立柱截面承载力，立柱整体也更为美观。

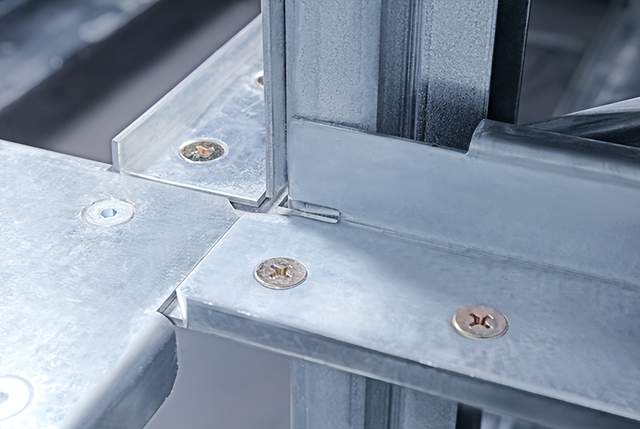

四向穿梭车转弯板

转弯板的设计对四向穿梭车功能实现至关重要。胜斐迩高品质的转弯板设计与生产兼顾了穿梭车换向功能的实现和整体结构的美观。

转弯板、导轨和货架立柱的连接细节做到了严丝合缝，确保小车顺利通过并有效减小了车轮运行噪音。



料箱支撑

料箱支撑与导轨的固定采用卡扣形式，安装便捷，连接可靠。料箱支撑承载和变形均经过测试和多个项目验证，满足穿梭车取放货要求。

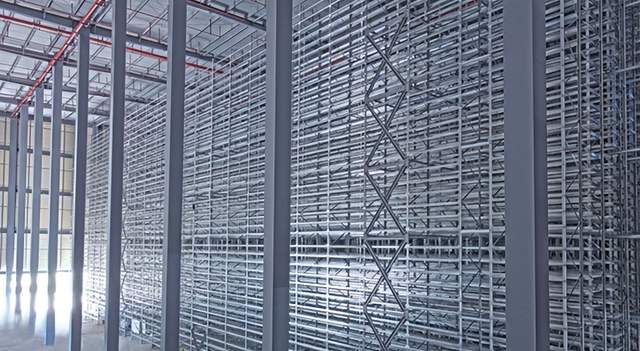

抗震塔系统

抗震塔系统
