大家好，我是德马工业“诊断研究室”的研究助理—阿德。

假如你遇到了辊筒使用上的问题，别慌，请来我的研究室！这里有许多厉害的“研究员”，协助你“发现”问题、“分析”问题、“解决”问题。



01问题说出来

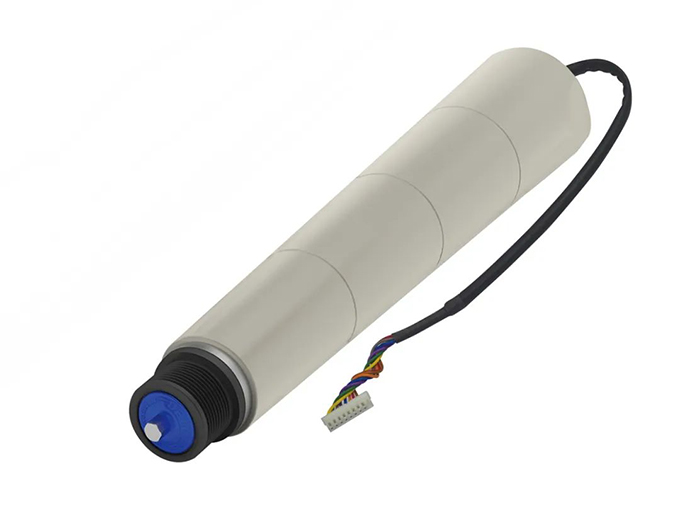

最近，阿德接到了用户的求助：项目现场有锥形电动辊筒上电给信号后，可以运行但发出了“嘎达嘎达”的异响，与此同时用在直线输送段的电动辊筒并无异常。

02诊断进行时

根据用户反馈的情况，研究员做出了几个判断：

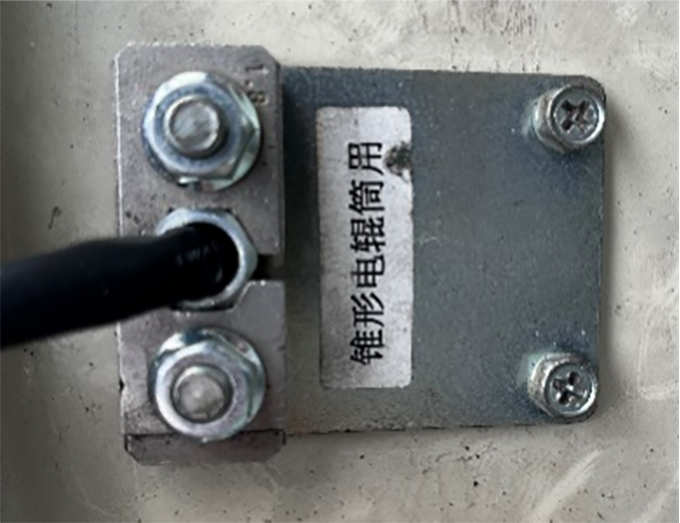

锥形电动辊筒可以运行但有异响，首先排查 “是否使用了锥形电动辊筒专用安装支架”。我们通常可以在安装支架的背板上看到“锥形电辊筒用”标签（下图示）。



在确认已使用专用安装支架的基础上，核实安装支架是否安装正确。经过现场确认，客户使用了锥形电动辊筒专用安装支架，但支架是“横着装”的，这便是问题所在了！



图示：现场使用了锥形电动辊筒专用安装支架，但安装支架被错误地“横向安装”。

03解疑释惑

事实上，这位用户遇到的，由于安装不当导致锥形电动辊筒“异响”的并不是个例，而产生的原因也五花八门：

• 锥形电动辊筒使用了直式电动辊筒的安装支架；

• 使用了锥形电辊筒专用安装支架但将压紧块倒转了180°；

• 外侧机架板成型不良，与电动辊筒出轴的轴心线不垂直。

可见，许多现场人员对德马锥形电动辊筒需要配合专用安装支架，以及如何正确安装，并不十分清楚。

当我们在弯道上使用锥形电动辊筒时，正确的做法应该是：

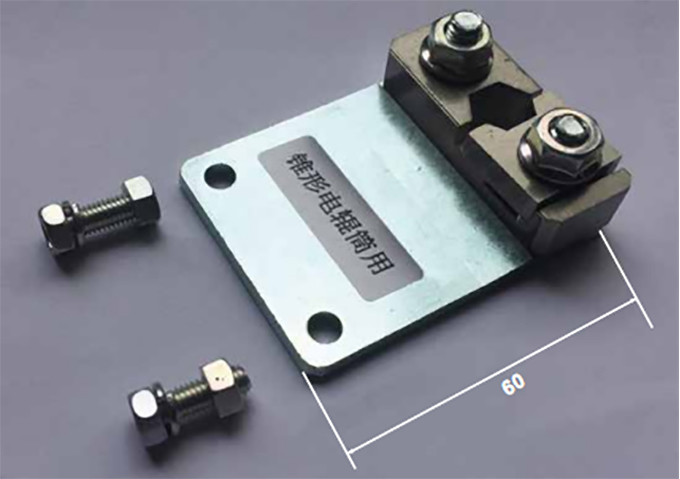

• 使用锥形电动辊筒专用安装支架；

• 安装支架竖直安装（压紧块在上），且压紧块内倾与背板呈1.8°夹角；

• 电机出轴的轴线与机架板目测垂直。

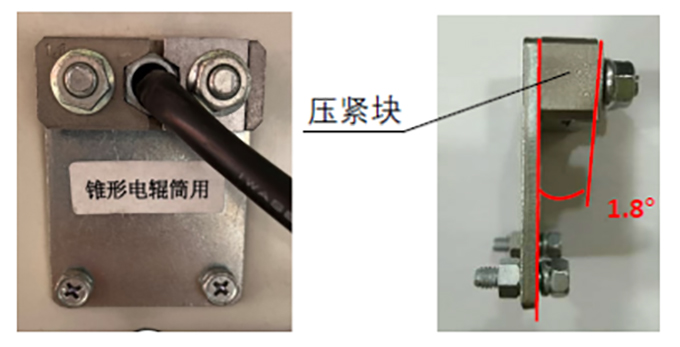

这样做背后的原理是：为使辊筒的输送面保持水平，锥形辊筒通常需要倾斜1.8°安装。此时只有正确安装锥形电动辊筒专用安装支架，才能是使压紧块形成与电机出轴基本一致的倾角（下图示），避免压紧块“别轴”使辊筒内部构件受到扭转力，发出“异响”。

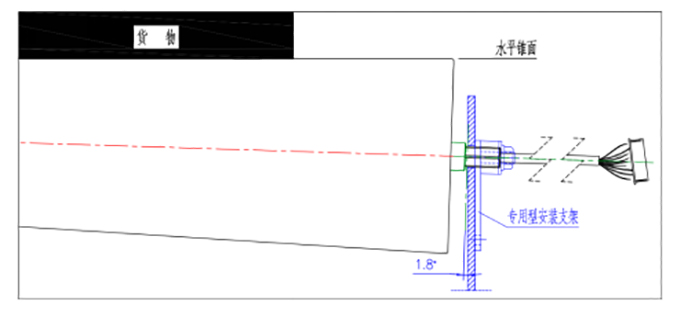

图示：锥形电动辊筒专用安装支架，使压紧块与电机出轴保持相一致的倾角。

OK，今天的故事分享就到这里了。辊筒使用遇到问题，记得来找我哦，我们下次再见！
