什么是“双端传动辊筒”

应用研究所，满满的辊筒应用“干货”，有趣又有料。

大家好，我是应用君，很高兴又跟大家见面啦。

话不多说，马上进入今天的“应用研究所”。

今天要与大家分享的研究内容是：什么是“双端传动辊筒”。什么样的应用场景会用到它？辊筒应该怎么选型？又该注意什么呢？我们来一探究竟。

【应用分析】

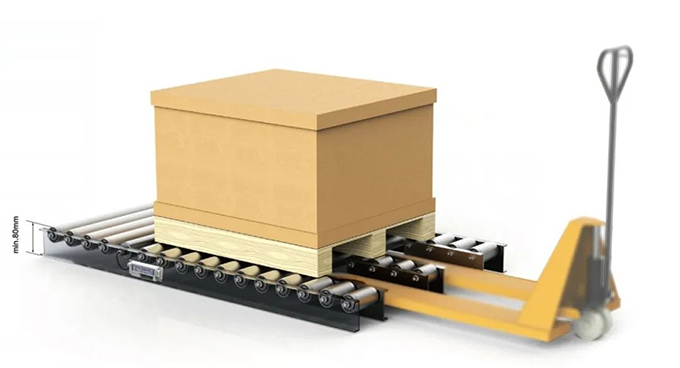

想必有许多机械工程师在做项目的设计时，遇到下如下的需求：传统的托盘底面一般是“川”字型，在用叉车或液压车将货物转移到辊筒输送线时，面临着叉条伸入辊筒输送线的情况。这时，辊筒输送线就需要设计成“间断式”。

那么，在这样的设计中，怎么使入口两端的短辊筒转动呢？



【研究结果】

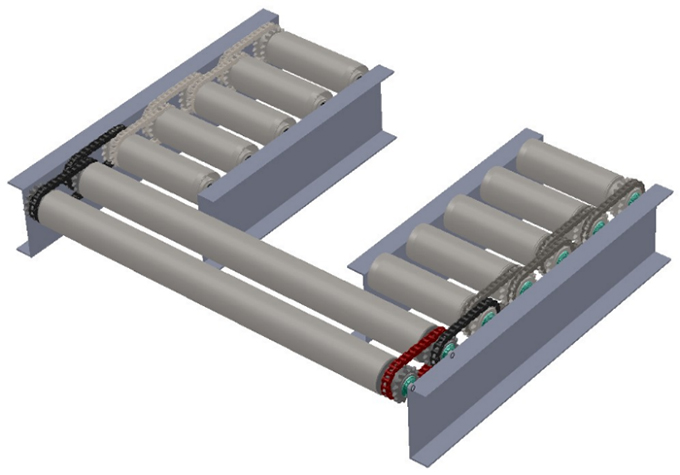

通常，各位有经验的机械工程师会使用双端传动辊筒来实现动力的传输。通过电机带动一支单端传动辊筒，通过链条将动力传递到双端传动辊筒上，再通过链条即可带动两边的短辊筒一起转动。



但要特别注意的是，在采用该应用模式时，许多工程师会想要采用下图的方式，即采用两根并排并的双端链轮辊筒来传递动力，把辊筒的两边全部盘上链条。



在该情况下，便产生了一个需求，即双端链轮传动辊筒两侧的链齿要对齐，两端方能正常安装链条，原因是：

a）链轮是与链条啮合的，即一个个链齿正好插入于链节的空隙中。

b）一端链条完成安装后，如果另一端的链齿未与已安装端链齿对齐，无法啮合，也就无法安装。

但是，在这种设计中，双端链轮辊筒的作用是作为动力的延伸，传递动力至输送线的另一边，使输送机两侧的被动辊筒可以由一个动力源驱动，且辊筒转速一致。这种情况下，一根双端链轮辊筒就已经能满足功能需要，没有必要使用两根双端链轮辊筒串联在一起的方式，也不需要辊筒的链齿对齐。

德马工业作为专业的辊筒供应商，除了可以配置各类型号、排数链轮的双端链轮型输送辊筒以外，还可按照客户实际需要配置双端多楔带轮、双端同步带轮等辊筒（但积放辊筒和锥形辊筒，及电动辊筒因结构限制无法实现双端设计）。

OK，以上便是关于“双端传动辊筒”的研究结果，希望能对你有所帮助。
