【应用研究所】什么是“链轮低于辊面”?
时间:2024-08-16 11:05       来源:德马工业





应用研究所

Applied Research Institute

01

大家好,我是应用君,欢迎来到我的研究所。

这里有许多关于辊筒应用的干货,有趣又有料。记得关注我哦~

今天要研究的是一种“链轮低于辊面”的特殊应用。

为什么要用到它?辊筒怎么选型?又该注意什么?我们来一探究竟。



【应用分析】

Applied Analysis

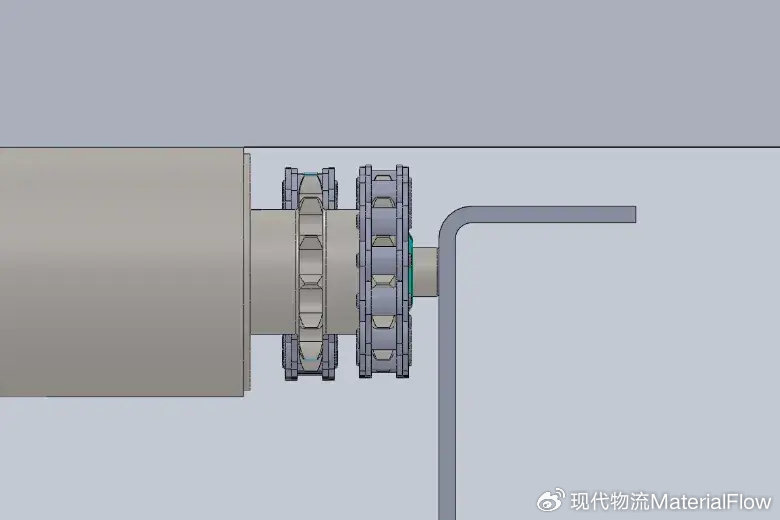

“链轮低于辊面”,顾名思义就是要确保链轮辊筒盘上链条后,链条最大外径要小于筒体直径。这样做的目的是什么呢?



通常来说,货物是在机架或链罩板的内侧输送的,辊面宽度W可以参考以下公式选取:

W=B+△B

式中:B — 货物宽度,

△B — 宽度余量,

一般取50~150(mm)

这种情况下,驱动元件和货物是不接触的。

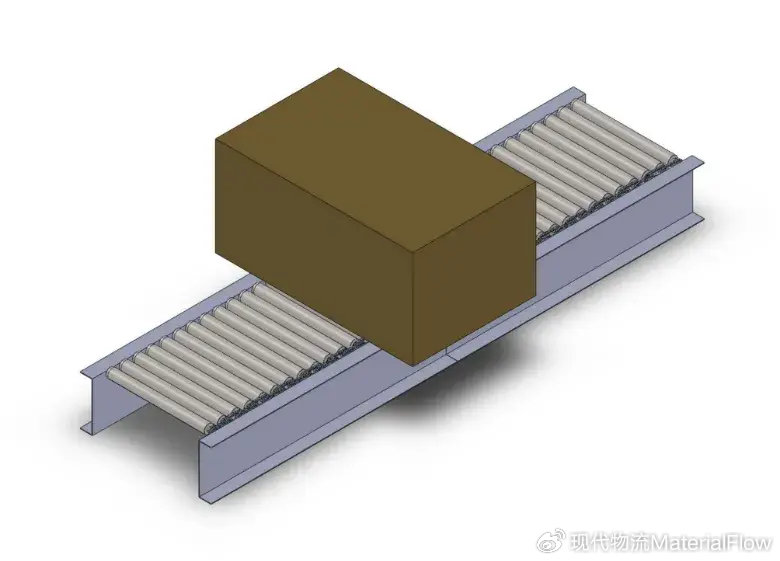

但在某些特定场景中,货物需要伸出辊面甚至超出机架(例如超宽货物的输送,十字移载等)。这时,要确保链轮、链条不能与货物底面干涉。



【研究结果】

Research Results

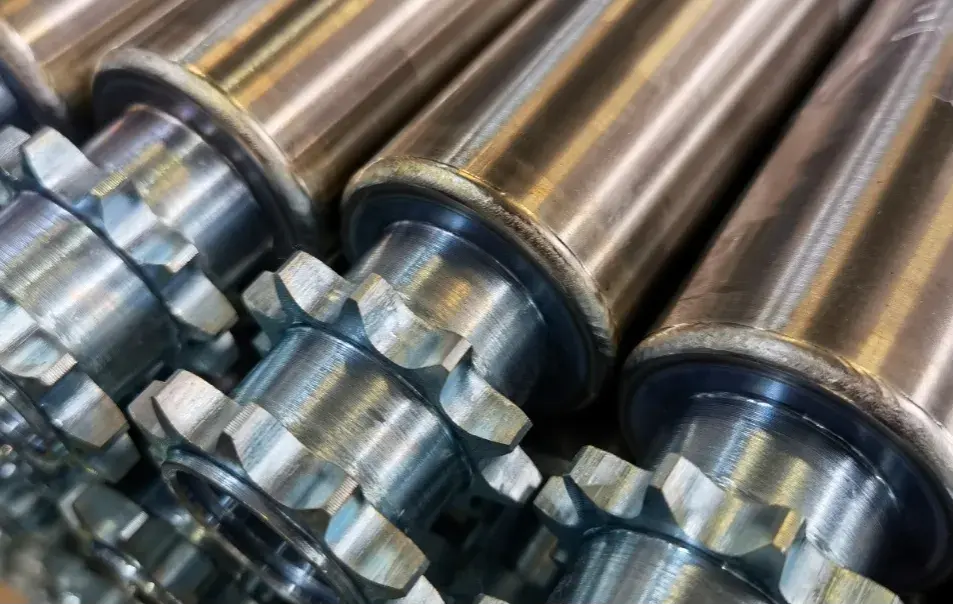

要做到“链轮低于辊面”,除了可以增大辊筒外径以外,相对经济的做法,是将链轮规格缩小。但这样的方式,必须确保满足以下条件:

1. 货物的底面为刚性或接近刚性的状态,失去支撑后不会发生明显的变形或下陷;

2. 链轮与筒体连接处的焊缝,也需要低于辊面。我们建议将“焊缝低于辊筒”备注在订货图纸上,以便于我们识别并采用特殊的焊接方式来确保要求被满足。



3. 链轮的规格并不是可以随意缩小的,如果选型不当,会导致链轮有没有足够的空间布置合适型号轴承的情况出现。

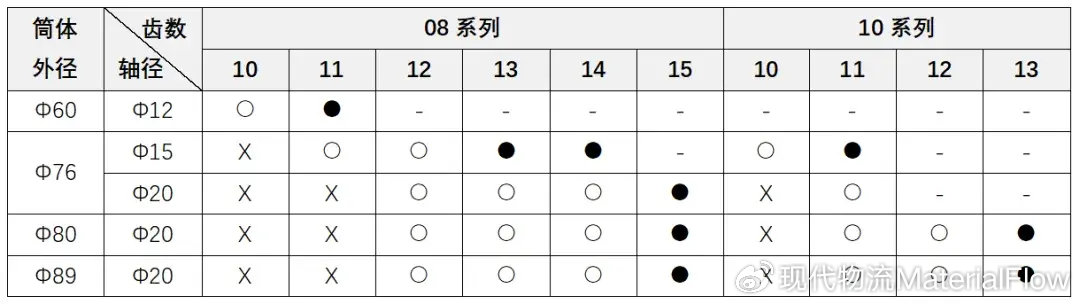

以下是应用君为大家整理的,能满足“盘上链条后低于辊面”要求的链轮选型表:



注释:标记“●”:推荐选择;

标记“○”:可选,但不推荐(需轴承内置,相比标准的链轮设计,辊筒性能会有所下降);

标记“X”:不可选



OK,以上便是关于应用“链轮低于辊面”的研究结果,希望能对你有所帮助。

应用研究所,让设计更简单,我们下次再见!
